Függönyfalak termékszabványa magyar nyelven

2022. szeptember 1-jén jelent meg az MSZ EN 13830:2015+A1:2020 Függönyfalak. Termékszabvány magyar nyelvű változata, melyet a Magyar Szabványügyi Testület MSZT/MB 101 Nyílászárók nemzeti szabványosító műszaki bizottsága dolgozott ki részben MSZT-önköltségre, részben pályázati forrásból.

A függönyfalak első termékszabványa az EN 13830:2003. Az EU Hivatalos Lapjában, az OJEU-ban 2004. december 1-jével harmonizált szabványként közzétették, mely alapján kell a gyártónak kiállítania a teljesítménynyilatkozatot és a terméket CE-jelöléssel ellátnia.

A CEN kiadta a szabvány felülvizsgált változatát, az EN 13830:2015-öt, majd ennek módosítását, az EN 13830:2015+A1:2020-at.

Első lépésben a termékszabványt angol nyelven vezettük be MSZ EN 13830:2015+A1:2020-ként. A dokumentum visszavonja és helyettesíti az MSZ EN 13830:2015-öt, amely azonban 2023. február 28-ig még érvényes.

A függönyfal a modern irodaépületek és épülethomlokzatok nélkülözhetetlen eleme. Gyakorlatilag fém tartószerkezetű üvegfal.

A függönyfalak megszületéséhez és az építészetben való térnyerésükhöz két fontos technológiai vívmányra volt szükség. Az első lépést a 18. század végétől Nagy-Britanniában a falazott szerkezetek mellett mind szélesebb körben alkalmazott vasvázas szerkezetű épületek létrehozása jelentette (pl. a világ első vasvázas épülete, a Ditherington lenmalom építése[1]. Öt emelet magassága ellenére a világ első felhőkarcolója ősének tekintik. A fejlődés következő mérföldköve pedig 1851-ben a Hyde Parkban a világkiállításnak helyszínt adó ún. Kristálypalota – az első kovácsoltvasból és üvegből készült épület – megépítése volt.[2]

Az alumínium nyílászárókat és függönyfalakat először az USA-ban kezdték gyártani az 1930-as években, nagyipari módszerekkel, előregyártott elemekből. Magyarországon az 1950-es években kezdődött el az alumíniumablakok gyártása. Az első függönyfalas épület, amelybe alumínium nyílászárók kerültek, a budapesti Központi Orvosi Kutatóintézet volt.[3]

A függönyfal fogalmát már elég régóta ismeri az építésztársadalom. A különböző szakirodalmakban fellelhető rövid fogalommeghatározásoknál az érvényben levő függönyfalszabvány azonban pontosabban határozza meg a termék fogalmát.

E szerint a függönyfal az épület külső szerkezetének része, általában olyan egymáshoz kapcsolódó, az épület tartószerkezetéhez rögzített függőleges és vízszintes profilokból álló keretszerkezet, amelyben fix és/vagy nyitható kitöltések vannak és amely egy belső vagy külső fal, vagy azok egy részének valamennyi szükséges funkcióját ellátja, de az épületszerkezet teherhordó képességéhez vagy stabilitásához nem járul hozzá.

A függönyfal tervezés szerint önhordó szerkezet, amely az önsúlyt, a hasznos terhet, a környezeti terhelést (szél, hó stb.) és a földrengésből származó terhelést továbbítja a fő épületszerkezet felé.

A függönyfalnak kétféle rögzítési alaptípusa van, a födémre felállított és a födémre felfüggesztett változat. Nagyon ritkán készül a teherhordó vázszerkezettel együtt épített, stabilizáló feszítőművel rendelkező változat.

A függönyfal-termékszabvány meghatározza az épület külső szerkezeteként tervezett függönyfal-elemkészletek időjárás-állóságának, használati biztonságának, energiagazdaságosságának és hőmegtakarításának biztosításához szükséges követelményeket, továbbá megadja a vizsgálati/értékelési/számítási módszereket és a vonatkozó teljesítmények megfelelőségi kritériumait.

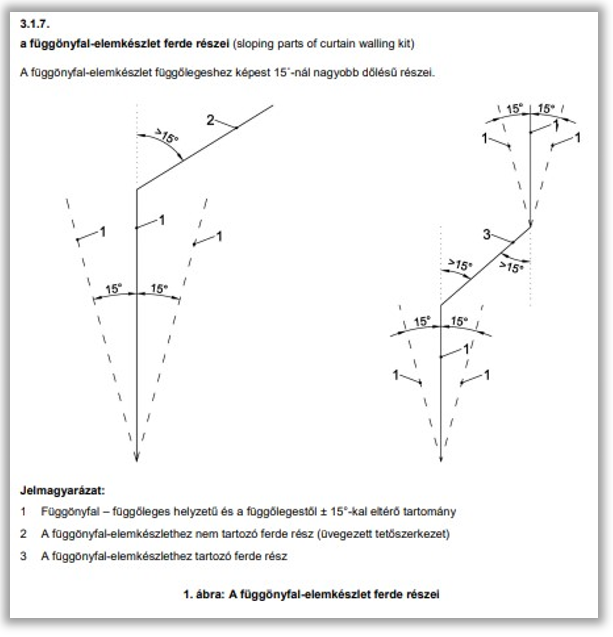

A szabvány a függőleges helyzetű és a függőlegestől ±15°-kal eltérő tartományba eső függönyfal-elemkészletekre vonatkozik. A függönyfal-elemkészleten belül bármilyen ferde rész előfordulhat. Ezt magyarázza a szabvány 3.1.7. szakaszában a függönyfal-elemkészlet ferde elemeit bemutató 1. ábra.

A szabvány a függönyfal-elemkészletek egészére vonatkozik, ideértve a rögzítéseket is.

A dokumentum szerinti függönyfal-elemkészletek tervezett felhasználása: az épület külső szerkezetének része.

A szabvány nem vonatkozik:

  • a „patentüvegezés” (ferde üvegtetők) elemkészleteire;
  • az üvegezett szerkezetekre;
  • az olyan előregyártott betonpanelekből készült homlokzatokra, amelyek a fal részei (lásd az MSZ EN 14992:2007+A1:2013-at).

A legfontosabb változások az MSZ EN 13830:2004-hez képest a következők:

  • új termékjellemzőket vettek;
  • új mellékleteket vettek fel, főleg a termékjellemzők közvetlen alkalmazási tartományára vonatkozóan (kiterjesztési szabályok);
  • a tartóssági jellemzőkkel részletesen a G melléklet foglalkozik;
  • frissítették a 6. fejezetet és a ZA mellékletet az építési termékek 305/2011/EU rendeletével összhangban.

Az átdolgozott A melléklet útmutatást ad a szerkezeti Eurocode, az EN 1990: A szerkezettervezés alapjai és az EN 1991: A szerkezettervezés alapjai. A tartószerkezeteket érő hatások szabványok szerinti hatásokkal szembeni ellenállások meghatározásához, tehát az Eurocode alkalmazásához.

A B melléklet a földrengésállóság megkövetelt teljesítményhatárait, a szeizmikus biztonsági határ értékelését adja meg.

A C mellékletben megadott szabályok a tűzvédelmi osztályba soroláshoz alkalmazhatók.

A ZA melléklet adja meg a termékszabvány kapcsolatát a 305/2011/EU rendelettel, az AVCP-feladatok felsorolásával az 1-es és a 3-as rendszer esetén.

A termékszabvány nagyszámú és nagy értékű szerkezet elkészítéséhez és teljesítménynyilatkozatának kiállításához nyújt segítséget, ezért fontos, hogy a tervező építészek és a gyártók magyar nyelven olvashassák.



Források:

[1] Wikipédia: Ditherington – Ditherington

[2] Wikipédia: Londoni Kristálypalota

[3] Németh Gábor: Magasépítési alumínium szerkezetek – TDK-dolgozat



Szendy Csabáné       Papp Imre
az MSZT/MB 101 titkára  szakértő mérnök – ÉMI Nonprofit Kft.

2022. szeptember
